A implantação do CBTC na Linha 2-Verde do Metrô-SP foi uma conquista

A implantação do sistema CBTC (Controle de Trens Baseado em Comunicação) na Linha 2-Verde do Metrô-SP em substituição ao antigo sistema ATC (Automatic Train Control) foi sem dúvida uma conquista. “Além da melhoria do conforto perceptível na circulação dos trens (paradas abruptas entre estações), o novo sistema permite menor consumo de energia e menores custos de manutenção em virtude da expressiva redução da quantidade de equipamentos de sinalização instalados”, diz Pedro Machado, presidente da AEAMESP, ao comentar a matéria “O que define o intervalo de trens no metrô de São Paulo”, publicada pelo Nexo Jornal, no dia 17/03/2017 (A matéria pode ser vista aqui).

O Metrô-SP transporta, em média, cerca de 4,7 milhões de passageiros por dia em uma rede com 77,4 km de extensão.

Intervalos dos trens (média por dia em 2016)

HORÁRIO DE PICO

• Linha 1-Azul = 1min59s
• Linha 2-Verde = 2 min25s
• Linha 3-Vermelha = 1min47s
• Linha 4-Amarela = 2min26s
• Linha 5-Lilas = 4min22s*
• Linha 15-Prata = 7min19s**

HORÁRIO DE VALE

• Linha 15-Prata = 7min18s*
• Linha 5-Lilas = 5min11s*
• Linha 4-Amarela = 3min56s
• Linha 3-Vermelha = 2min01s
• Linha 2-Verde = 3 min26s
• Linha 1-Azul = 2min29

Fonte: Metrô e Governo do Estado d São Paulo; * Sem conexão com outras linhas; ** Monotrilho.

O intervalo entre os trens considerado ideal nos horários de pico para linhas de metrô com alta demanda em diversos sistemas do mundo é 1min30s.

O que determina o intervalo. Segundo o Metrô de São Paulo, para atender “a alta demanda de usuários e garantir a qualidade dos serviços”, a oferta de trens varia conforme os seguintes critérios:

• Demanda horária de cada linha (ela cresce em certos períodos do dia e nos dias úteis)
• Premissas de lotação (se a estação se encontra em local de grande fluxo de passageiros)
• Recursos disponíveis (o que inclui o tamanho da frota circulante e a tecnologia)

Por ter uma demanda menor do que as demais, a Linha 5-Lilás (Capão Redondo-Adolfo Pinheiro) tem intervalos maiores, assim como a Linha 15-Prata (Vila Prudente-Oratório), inaugurada em 2015 com apenas duas estações.

Um mecanismo capaz de minimizar o tempo de espera entre cada composição já funciona na Linha 4-Amarela (Luz-Butantã), inaugurada em 2010. Trata-se do CBTC, um sistema de sinalização capaz de reduzir o intervalo entre os trens. O próprio Metrô vem instalando o equipamento nos trechos mais antigos, para “aumentar a capacidade de transporte das linhas, possibilitando a redução do intervalo entre trens e o aumento da oferta de lugares”.

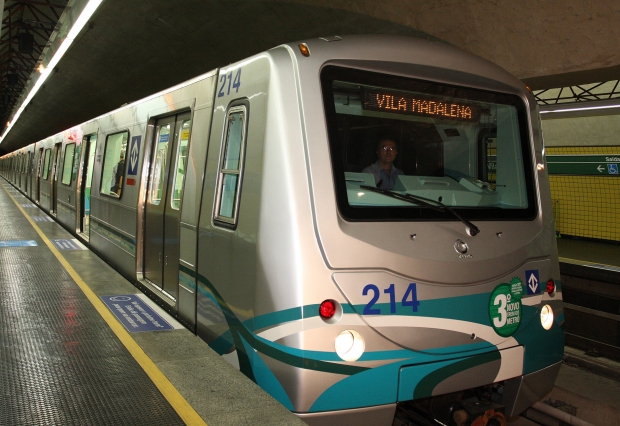

Na Linha 2-Verde (Vila Prudente-Vila Madalena), o dispositivo funciona desde fevereiro de 2016, após vários anos de adaptação do antigo sistema, ATC. As outras linhas ainda não dispõem da tecnologia: a expectativa é de que isso ocorra nos próximos anos.

De acordo com a ViaQuatro, concessionária que opera a Linha 4-Amarela, o sistema permite que o passageiro possa ter à disposição um trem a cada 90 segundos (1min30s, abaixo dos 2min26s da prática).

Segundo a empresa, o CBTC é tão seguro que permite a aproximação de dois trens a uma distância de até 12m. “A linha possui um sistema totalmente automatizado que possibilita ajuste imediato da oferta de trens de acordo com a demanda e sempre que necessário. Além disso, de acordo com o Contrato de Concessão, o intervalo máximo programado entre duas composições em qualquer dia ou horário não poderá ultrapassar 6 minutos”.

Se o CBTC tem como característica reduzir os intervalos, por que as Linhas 4-Amarela e 2-Verde têm intervalos maiores do que as Linhas 1-Azul e 3-Vermelha, que operam com sistema antigo?

Linha incompleta. Para o engenheiro Peter Alouche, especialista em tecnologia metroferroviária, o intervalo entre composições será de 90 seg (intervalo médio real) quando as composições da Linha 4-Amarela que utilizam o CBTC, o mais moderno sistema de sistema de sinalização operar por completo, isto é quando a linha estiver totalmente implantada e todos os trens circulando.

Hoje, a Linha tem apenas 7 das 11 estações previstas em funcionamento — as outras estão em construção. Em virtude disso, a frota de trens funciona de modo reduzido. “O número de trens ainda não é suficiente para diminuir o intervalo. A passagem dos trens depende de uma série de fatores. Um é a velocidade, outro é o próprio número de trens rodando, outro é a parada nas estações e, por fim, as manobras que acontecem nas estações finais”, explica Alouche

Segundo ele, quando a Linha 4-Amarela estiver funcionando integralmente, será possível reduzir o tempo de espera dos trens nas plataformas. “A média de intervalo entre uma composição e outra vai chegar perto do ideal dos 90 segundos [ou 1 minuto e 30 segundos, em média, nos horários do rush], igual às demais linhas do Metrô”, diz o especialista.

No caso da Linha 2-Verde, que data dos anos 1990, Alouche diz que o CBTC, que passou a operar em fevereiro de 2016 no ramal, não está ainda completamente em operação final. “É um sistema novo instalado em cima do antigo: ele ainda está sendo ajustado, mas logo chegará ao intervalo previsto”, explica.

A demanda determina o intervalo. Para Luiz Carlos Mantovani Néspoli, superintendente da ANTP (Associação Nacional de Transportes Públicos), os intervalos, necessariamente, não precisam ser menores, apesar de as Linhas 2 e 4 possuírem o CBTC instalado.

“O intervalo é estabelecido em função da demanda e da capacidade que se estabeleceu para aquele sistema, não necessariamente só por razões tecnológicas. Por exemplo, pela demanda da Linha 3-Vermelha [a mais cheia] estabeleceu-se o mínimo possível de intervalo”, afirma.

A Linha 3-Vermelha opera com um sistema antigo de sinalização dos trens. Esse ramal transporta 1,4 milhão de passageiros em dias úteis, em média, número próximo ao da Linha 1-Azul, que tampouco possui o CBTC instalado. A Linha 4-Amarela, por sua vez, transporta cerca de 700 mil usuários diariamente. Já na Linha 5-Lilás, são 268 mil passageiros e o monotrilho da Linha 15-Prata, leva 16 mil pessoas.

De acordo com o Metrô, intervalo médio entre os trens está de acordo com os padrões internacionais de operação e de segurança para linhas compatíveis com as do Metrô paulista.
