Estações e poços com profundidade equivalente ao tamanho de edifícios de oito a 14 andares

Mostra-se a seguir o conjunto de estações e poços que compõem o trecho da obra entre Vila Prudente e Penha, com a descrição sumária de algumas características construtivas de cada uma dessas unidades, o que oferece uma ideia do volume de concreto exigido em cada caso.

É importante observar que essas unidades apresentam profundidade entre 25m e 56m, ou seja, o equivalente a edifícios com altura entre 8 e 18 andares.

• VSE Falchi Gianini – (diâmetro, 32,60m a 35,80m; profundidade, 50,44m)
• Estação Orfanato – (diâmetro, 40m; profundidade, 47 m),
• VSE Madrid – (diâmetro, 12,00m a 12,80m; profundidade, 31,78m)
• Estação Santa Clara – (diâmetro, 40m; profundidade, 31m – NATM, com seção de 295,8m² e comprimento 2 x 49,20m)
• VSE Cestari – (diâmetro, 12,60m a 16,10m; profundidade, 37,40m)
• Poço Capitão – (diâmetro, 28,4m; profundidade, 26,80m – NATM, seção singelo, 41,03m2 x 221,42m; seção duplo, 137,42m² x 6,26m; seção transição, 251,84m² a 152,10m² x 96,07m).
• Estação Anália Franco – (vala com largura de aproximadamente 40m, comprimento de aproximadamente 140m; profundidade, 32,66m a 39,86m).
• VSE Coxim – (diâmetro, 27,90m; profundidade, 32,20m)
• Estação Vila Formosa – (diâmetro, 44,3m; profundidade, 42,95m – NATM, seção 263,00m²; comprimento, 139,80m).
• Complexo Rapadura – (Vala a Céu Aberto, área de 4.800 m²; profundidade,25 m – NATM, seção, 40 m²; comprimento, 4 x 300 m).

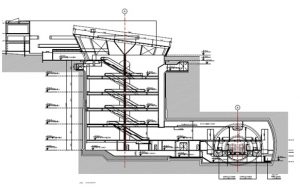

Estação Santa Isabel

• Estação Santa Isabel – (diâmetro, 34m; profundidade, 39m – NATM, túnel de ligação: seção, 263,07m²; comprimento, 35,65m; túnel de plataforma: seção, 293,44m², comprimento, 129,50m)
• VSE João Prioste – (diâmetro, 12,90m; profundidade, 42,13m – NATM, aguardando projeto);
• Estação Guilherme Giorgi – (Vala a Céu Aberto: comprimento, 138,50m; largura, de 19,25 a 37,15m; profundidade, de 36,02 a 26,60m).

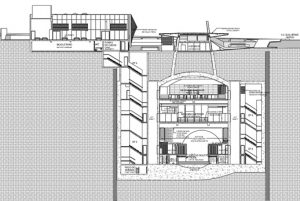

Estação Guilherme Giorgi

• VSE Júlio Colaço – (diâmetro,14,00m; profundidade,29,56m – NATM, aguardando projeto)
• Estação Aricanduva – (Poços Secantes: diâmetro, 30m; profundidade, entre 28m e 32m
• VSE Soares Neiva – (diâmetro, 12,90 a 18,60m; profundidade, 56m)
• Estação Penha – (Vala a Céu Aberto: largura, de 28m a 72m; comprimento, 136m; profundidade, 25m).
• Vala Penha – (largura de 18m a 26m; comprimento, 80m; profundidade, 30m)
• VSE Padre João – (diâmetro, de 13,50 a 14,70m; profundidade: 42,57m)

Em junho começará a operar a fábrica de anéis

Está previsto para 2 de junho de 2023 o início de operações da fábrica de anéis vinculada à obra de extensão da Linha 2 – Verde. A unidade produzirá os anéis de revestimento dos túneis da extensão.

A fábrica tem área total de 31.175 m², dos quais 16.700 m² destinados ao estoque. A produção deverá ser de 4.202 anéis; o pátio de estoque tem capacidade para acomodar 1.300 anéis.
